Ремонт стартера газель бизнес 4216 своими руками

Ремонт стартера газель бизнес 4216 своими руками

В данном видео вы увидите: как перебрать стартер своими руками. Так же вы увидите как поменять бендикс или обгонную .

Всем привет снова с вами я сегодня ремонтируем стартер газель бизнес. Двигатель умз 4216 не редукторный сразу .

СПАСИБО ЗА ПРОСМОТР. Замена бендикса стартер УАЗ. Ремонт стартера УАЗ, ГАЗ. Мой Биткоин кошелек | My bitcoin .

Почему не работает стартер? Видео о разборке редукторного стартера Газель,Волга (405406 двигатель), поиск и .

В данном видео я хочу Вам рассказать какие на сегодняшний день самые лучшие стартера для автомобилей ГАЗель и .

Видео о плюсах и минусах редукторного и простого стартера. Отличия и недостатки редукторного стартера.

Ремонт белорусских стартеров вот в частности это стартер с 300 406 двигатель 405 волга газель соболь. Вот этот у нас .

Все элементарно просто, разобрал собрал, лайфхак готов. Так и быть, можешь инфой поделиться, но только если .

Ночью сел в газель, чтобы выехать на заказ, она не завелась,стартер работал,но крутил в холостую,бендикс не отходил .

Если у вас плохо крутит стартер, то в этом видео вы сможете найти в чем может быть проблема если стартер берет на .

Всем доброго времени суток! В этом видео будет история как я отремонтировал стартер газель который резко перестал .

Особое инвестиционное предложение только для клиентов нашей компании! Инвестируйте в развитие компании .

видос мал,да удал,это последняя составляющая среди 1го отдельного видоса того года,тот выдос (с Василием)вы узрели .

Ремонт стартера Газель 405 406 402 (еще один случай) Третий ремонт одного и того же стартера за несколько месяцев.

Газель - ремонт стартера (белорусский). Видео

Покажем как своими руками произвести ремонт стартера в Газели. Стартер произведён в Белоруссии. Просмотрев ролик вы научитесь разбирать, ремонтировать и диагностировать неисправности стартера. Чаще всего проблема бывает в щёточном узле, поэтому начинаем разборку с него. Да и симптомы неисправности указывают на это, так как втягивающие клацают, но ответа от стартера нет. Снимаем заднею крышку и смотрим состояние щёток, в нашем случае они в рабочем состоянии, но из-за попадания грязи, воды, одна щётка «не выходила», необходимо всё почистить и смазать.

Видео ремонт стартера в Газели:

Разбирайте стартер своими силами только если вы понимаете работу его механизмов, уверены что потом сможет всё правильно собрать. Провести его ремонт не сложно, при наличии должного опыта вы справитесь, рекомендуем просмотреть видео полностью, включая разборку, обслуживание и сборку. Смазываем там где нужно при помощи чистого моторного масла и одноразового шприца.

Ребят слышал видел как заводят фреской автомобиль забит завелся ну что посмотрим сейчас наш стартер что мы купили .

Видео про установку стартера на соболь, снятие же производится в обратной последовательности. Отличает только в том .

Ночью сел в газель, чтобы выехать на заказ, она не завелась,стартер работал,но крутил в холостую,бендикс не отходил .

Газель не удается завезти,как-будто стартер разряжает аккумулятор,произведена замена проводов,стартера,проводов .

обычная замена .ничего нового Я не открыл. только упростил до минимума. данное видео подходит не только для газели, .

В данном видео я хочу Вам рассказать какие на сегодняшний день самые лучшие стартера для автомобилей ГАЗель и .

Видео о плюсах и минусах редукторного и простого стартера. Отличия и недостатки редукторного стартера.

Всем привет предмет газель двигатель cummins. При запуске двигателя продуктовый day is all стартер номер там может .

Газель бизнес, с утра было желание заснять 1 неисправность (плавающие обороты), а получилось заснять другую .

Всем привет ребят снова у нас ремонт газели next. Машину очень под ломался в этот раз у нас поломался сам стартер то .

Читать статью  Магазин обуви: как открыть с нуля и продавать через интернет, бизнес-план обувного

Обзор китайского редукторного стартера на газель. Сравнение с белорусским стартером. Плюсы и минусы, цена. Обзор .

Все элементарно просто, разобрал собрал, лайфхак готов. Так и быть, можешь инфой поделиться, но только если .

Управление осуществляется за счет специального втягивающего реле. Все проблемы, возникающие в процессе эксплуатации стартера на данном авто, типичны. Процесс замены узла на новое не вызывает обычно никаких затруднений.

Если по какой-то причине стартер не крутит, не щелкает втягивающее – необходимо будет внимательно изучить проводку. Это позволит избежать различных проблем в дальнейшем. Особенно сложно доставить транспортное средство такого габарита до СТО эвакуатором. Так как транспортировка грузовиков 3 т и более обходится на порядок дороже, чем обычных легковых автомобилей.

Чаще всего причинами неисправности становятся:

Для этого понадобится демонтировать стартер, разобрать его и установить новый бендикс. Нужно отметить – выбор следует делать с учетом количества шлицов и мест под крепление. Нередко требуется просто заменить магнитные щетки. Стоимость их обычно колеблется в пределах нескольких сотен рублей. Но для проведения ремонта обязательно потребуется снять стартер.

Важно следить за контактной площадкой щеток. При наличии большого количества окиси, ржавчины – необходимо хорошо её прочистить. Наличие оксида на поверхности часто становится причиной неправильно работы устройства. Желательно при разборе хорошо смазать редуктор – это существенно продлит срок его непрерывной эксплуатации.

Ещё одно слабое место любого стартера – это втягивающее реле. Оно осуществляет управление устройством. При подаче питания возникает зацепление между бендиксом и маховиком двигателя. Если стартер крутит, но втягивающее не щелкает – то необходимо проверить его работоспособность. Сделать это сравнительно просто: достаточно подать питание с АКБ напрямую на управляющие контакты реле. Если же реле щелкает, срабатывает – присутствует обрыв контакта между замком зажигания, АКБ и самим втягивающим.

Необходимо будет аккуратно, внимательно изучить схему проводки. Зачистить и протянуть все контакты. Процесс данный имеет свои нюансы и тонкости. Использовать для чистки контактов необходимо специальные составы. Применять WD-40 будет нежелательно. Так как она может просто ухудшить контакт.

Оригинальные детали и их аналоги: что лучше

Если было установлено, что стартер по какой-то причине все же вышел из строя – необходимо поставить новый. Процесс данный имеет свои особенности. Сегодня в продаже имеется обширный выбор различных деталей. Все их можно разделить на 2 основные категории:

Первые отличаются высоким качеством. Но цена их обычно на порядок выше, чем аналогов. В то же время существует много производителей зарекомендовавших себя с положительной стороны. Причем качество производимой ими продукции ничуть не ниже. Стоит при недостатке бюджета сделать выбор в пользу недорогого аналога. Но при наличии средств – желательно приобретать оригинал.

Оригинальные стартеры для двигателей Cummins ISF:

Наименование производителя Напряжение и мощность Артикул Стоимость, рублей
PRESTOLITE 12 В
2.5 кВт
529557652669695311304 От 7 800

Присутствует множество качественных аналогов. С положительной стороны зарекомендовали себя следующие производители:

При выборе важно заранее проверить совместимость конкретной модели стартера и установленного в автомобиль двигателя. Классическим считается мотор ЗМЗ. Но данная модель транспортного средства нередко оснащается зарубежными агрегатами. Этот момент следует обязательно учесть. Получить более подробную информацию о совместимости лучше всего у разработчика-производителя моторов.

Замена и установка

Сам стартер находится в достаточно просто доступном месте – в отличие от аналогичного оборудования на других транспортных средствах. Именно это и позволяет свести количество затрачиваемого времени на демонтаж до минимума. Лучше всего заранее ознакомиться с процессом снятия на фото. Алгоритм включает основные этапы:

Важно аккуратно отсоединять контакты – их повреждение приведет к серьезным затруднениям. Нужно отметить, что процесс установки осуществляется в строго обратном порядке. Для этого достаточно будет установить новый стартер, закрутить на место крепящие его болты. Клеммы аккуратно устанавливаются на свои посадочные места.

Читать статью  Истории 20 миллиардеров, начинавших с нуля, с которых нужно взять пример

Обычно все гайки снабжаются специальной пометкой с завода. При установке сборщиком затяжка осуществляется данамометрическим ключом. Необходимо избегать перетяжки – в противном случае резьба будет сорвана. Как следствие – обратная установка, сборка вызовет серьезные затруднения.

Стартер ГАЗ 2705 / 3302 Газель с 1994 года

Стартер

Стартер представляет собой четырехполюсный электродвигатель постоянного тока с электромагнитным возбуждением. Питание стартера осуществляется от аккумуляторной батареи.

Устройство стартера показано на рис. 9.13, а его электрическая схема – на рис. 9.14.

Электрическая схема стартера:

При повороте ключа выключателя зажигания в положение пуска включается электрическая цепь дополнительного реле типа 711.3747, через контакты которого питание поступает от аккумуляторной батареи в тяговое реле. Якорь тягового реле под воздействием электромагнитного поля двух обмоток реле втягивается и с помощью рычага вводит в зацепление шестерню и в конце хода включает электрическую цепь стартера, одновременно отключив втягивающую обмотку реле.

Стартер потребляет большой ток, вследствие чего даже незначительные переходные сопротивления в его цепи могут привести к снижению мощности стартера.

Техническая характеристика стартера

Возможные неисправности стартера и способы их устранения

Ремонт стартера

Стартер, подлежащий ремонту, следует снять и разобрать.

Для снятия стартера необходимо:

Детали стартера необходимо тщательно очистить от грязи и обязательно проверить. Поврежденные и изношенные детали должны быть заменены новыми.

Для разборки стартера необходимо:

Контроль деталей стартера

Корпус

С помощью контрольной лампы (см. рис. 9.3) или прибора Э236 проверить отсутствие короткого замыкания катушек возбуждения на корпус (рис. 9.15). Для этого контрольную лампу необходимо подсоединить к корпусу и выводу, расположенному на корпусе. Если лампа при этом будет гореть, то повреждена изоляция катушек возбуждения.

Рисунок 9.15. Проверка катушек возбуждения стартера на короткое замыкание с корпусом

В этом случае необходимо пронумеровать полюса катушек и отвернуть винты крепления полюсов и снять обмотки возбуждения. Поврежденные места изоляции следует обработать изоляционной лентой, после этого полюса катушки поставить на место. Винты полюсов закернить.

Держатель щеток

С помощью контрольной лампы или прибора Э236 необходимо проверить отсутствие замыкания изолированных щеткодержателей на корпус (рис. 9.16). В случае короткого замыкания следует заменить изоляционные прокладки заклепок щеткодержателя. Покачивание щеткодержателей не допускается. Щетки в щеткодержателях должны перемещаться свободно, без заеданий. Щетки, изношенные до высоты 6-7 мм, необходимо заменить.

Рис. 9.16. Проверка изолированных щеткодержателей стартера на замыкание с корпусом.

Для проверки щеточных пружин необходимо: держатель щеток установить на коллектор якоря, установить щетки на место и проверить динамометром усилие пружин. Усилие должно быть 10-14 Н (1-1,4 кгс) в момент отрыва пружины от щетки. Концы щеточных пружин должны нажимать на середину щетки.

Крышка со стороны привода

В крышке со стороны привода следует проверить состояние втулки (подшипника). В случае необходимости в крышку нужно установить новую втулку, диаметр отверстия которой после запрессовки и развертывания должен быть 12,5 +0,035 мм с шероховатостью Rа=2,5.

Крышка со стороны коллектора

Необходимо проверить втулку крышки и в случае ее износа заменить. Диаметр отверстия новой втулки после запрессовки и развертки должен быть 12,5 +0,035 мм с шероховатостью Rа=2,5.

В промежуточной опоре

В промежуточной опоре нужно проверить втулку и в случае ее износа заменить. Диаметр отверстия втулки после запрессовки и развертывания должен быть 19,2 +0,1 мм с шероховатостью Rа=2,5.

Проверка обмотки якоря на отсутствие замыкания с магнитопроводом

Якорь следует проверить на приборе Э236 на отсутствие витковых замыканий. В случае обнаружения замыкания якорь необходимо заменить.

Коллектор якоря должен быть чистым. В случае значительной шероховатости коллектора или выступания изоляции его надо проточить на токарном станке. После проточки коллектор следует отшлифовать шкуркой зернистостью 100 до шероховатости Rа=1,25.

Привод стартера осматривают снаружи и проверяют на отсутствие пробуксовки. Привод должен свободно, без заеданий перемещаться по шлицевой части вала. При сильном износе втулок (подшипников) привода их необходимо заменить. Диаметр отверстия новых втулок после запрессовки и развертки должен быть в пределах 14 +0,06 мм с шероховатостью поверхности Rа=1,25.

Читать статью  Замена моторедуктора печки ГАЗель Бизнес — подробное руководство по замене и ремонту

При удержании якоря шестерня должна свободно вращаться по часовой стрелке. Против часовой стрелки шестерня должна вращаться только вместе с якорем. Проверка муфты свободного хода на пробуксовку производится при испытании стартера на полное торможение при нагрузке 16 Н·м (1,6 кгс·м).

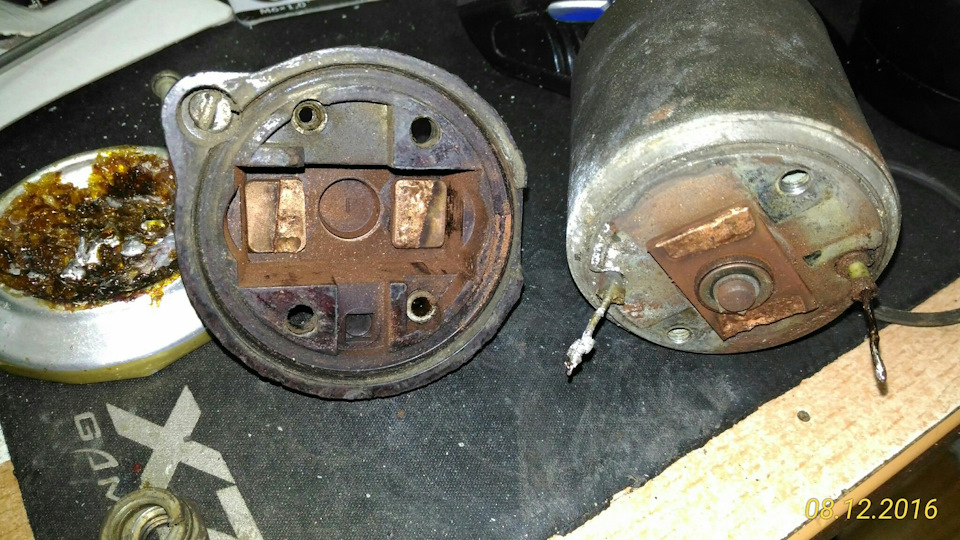

Тяговое реле

Якорь тягового реле в корпусе должен перемещаться свободно.

После проверки и замены всех износившихся или поврежденных деталей стартер можно собирать.

Сборка стартера

Сборка стартера производится в порядке, обратном разборке. При этом необходимо:

Приспособление для надевания пружинного кольца:

После сборки нужно проверить работу стартера на стенде. При включении стартера привод должен перемещаться на шлицевой части вала без заеданий и возвращаться в исходное положение под действием возвратной пружины. При повороте шестерни от руки по часовой стрелке якорь не должен вращаться. При обратном вращении шестерня должна вращаться вместе с валом.

Регулировка стартера

При необходимости произвести проверку и регулировку стартера. Наружный торец шестерни в выключенном положении должен находиться на расстоянии А не более 21,5 мм от привалочной плоскости фланца стартера (рис. 9.19).

Замер положения шестерни привода в выключенном состоянии

Проверять полный вылет шестерни необходимо при включенном тяговом реле. Для этого следует подключить тяговое реле по схеме, показанной на рис. 9.20. При этом расстояние между торцом шестерни и упорной втулкой должно быть 4 +1 мм (рис. 9.21). Этот зазор регулируется поворотом эксцентриковой оси 3 рычага привода (см. рис. 9.13). После регулировки следует затянуть гайку оси.

Схема подключения тягового реле:

Замер зазора от торца шестерни до упорной втулки при включенном тяговом реле

Контрольная проверка стартера

Исправность стартера, правильность его сборки и регулировки определяется проверкой стартера на холостом ходу и при полном торможении.

Схема включения стартера при испытании на холостом ходу показана на рис. 9.22. Ток и частоту вращения вала якоря при испытании на холостом ходу измеряют через 30 с после включения стартера.

Рисунок 9.22: Электрическая схема включения стартера при проверке на холостом ходу:

При тугом вращении вала якоря, которое обычно вызывается перекосами в результате неправильной сборки стартера или задевания якоря за полюсы, а также при замыкании между витками, стартер потребляет ток большой силы при частоте вращения меньше указанной. Малая сила потребляемого тока и пониженная частота вращения вала якоря при нормальном напряжении на зажимах стартера свидетельствуют о плохом контакте в соединениях проводов внутри стартера или о пониженном натяжении пружин щеток.

Проверку стартера при полном торможении необходимо производить на стенде Э242.

Исправный стартер при питании от полностью заряженной аккумуляторной батареи потребляет ток не более 520А при напряжении не менее 8В и развивает момент, равный примерно 16 Н·м (1,6 кгс·м). Если потребляемый ток выше 520А, а тормозной момент ниже 16 Н·м (1,6 кгс·м), то это указывает на неисправность обмотки якоря или обмотки возбуждения. Если тормозной момент и потребляемый ток ниже нормальной величины, то это, при нормальном напряжении на зажимах стартера указывает на плохие контакты внутри стартера или на слабое натяжение пружин щеток. Пониженное напряжение на зажимах стартера (менее 8В) указывает на плохие контакты в проводах или на неисправность батареи. При нагрузке шестерни тормозным моментом муфта свободного хода не должна пробуксовывать.
